Junta de Vedação para Flanges

Especificações

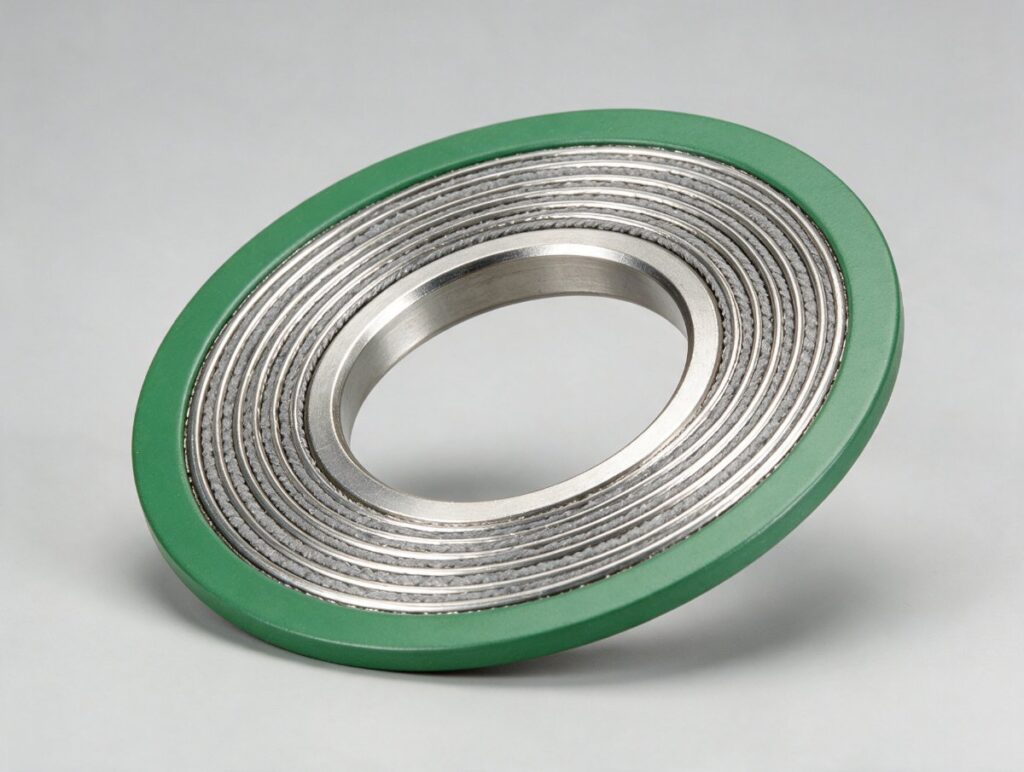

Junta de Vedação para Flanges
Material: Grafite Expandido / PTFE / Espiral Metálica
Específica para Conexões Flangeadas em Tubulações
Conforme Normas ASME B16.20 e DIN 2690
Alta Estanqueidade em Sistemas de Alta Pressão
Compatível com Vapor, Gás, Água e Produtos Químicos
Disponível nos Padrões ANSI 150, 300, 600 e PN10/16/25/40
Diversas Classes de Pressão e Materiais

Mais Detalhes

A junta de vedação para flanges é o elemento instalado entre as faces de dois flanges para impedir vazamentos quando os parafusos são apertados. Ela se deforma e preenche as irregularidades das superfícies, mantendo a estanqueidade sob pressão, temperatura e vibração. É aplicada em tubulações, válvulas, bombas e vasos que transportam vapor, gás, água e produtos químicos.

A Hidrominas, distribuidora Klinger, trabalha com juntas em grafite expandido, PTFE e espiral metálica, conforme as normas ASME B16.20 e DIN 2690, nos padrões ANSI 150, 300 e 600 e PN10, PN16, PN25 e PN40.

Aplicações

  • Flanges de linhas de vapor e condensado em caldeiras.
  • Tubulações de gás, óleo e hidrocarbonetos em petroquímicas.
  • Linhas de produtos químicos e ácidos, com junta de PTFE.
  • Redes de água industrial e de resfriamento em siderurgia e mineração.
  • Bocais de vasos de pressão e trocadores de calor.

Como escolher

O material depende do fluido e da temperatura. O grafite expandido tem boa resistência térmica e é usado em vapor e hidrocarbonetos. O PTFE é quimicamente inerte e indicado para meios agressivos em temperatura moderada. A espiral metálica, que combina fitas metálicas e enchimento, atende altas pressões, altas temperaturas e ciclos térmicos.

A junta precisa corresponder ao padrão e à classe do flange (ANSI ou DIN), ao diâmetro nominal e ao tipo de face. Faces RF e FF usam juntas diferentes em dimensão externa, e faces RTJ exigem anel metálico. Defina também a espessura e verifique o torque de aperto recomendado. Não reutilize juntas: depois de comprimidas, elas perdem a capacidade de vedar.

A junta fecha a montagem de peças como o flange SO slip-on e o flange cego. Para faces irregulares ou grandes equipamentos, veja a fita de PTFE expandido.

Perguntas frequentes

Qual junta usar em vapor?

Grafite expandido ou espiral metálica com enchimento de grafite são as escolhas mais comuns, de acordo com pressão e temperatura.

Posso reaproveitar a junta na remontagem?

Não é recomendado. A junta já comprimida não recupera a forma original e tende a vazar.

A junta ANSI serve em flange DIN?

Não. Os diâmetros e a furação são diferentes, então a junta deve seguir o padrão do flange. Informe sempre padrão, classe e diâmetro ao solicitar a cotação.
