A redução concêntrica é uma conexão que liga dois tubos de diâmetros diferentes mantendo o mesmo eixo de centro entre eles. Seu formato cônico e simétrico faz a transição gradual de diâmetro, reduzindo turbulência e perda de carga. É usada em linhas verticais, descargas de bombas e redes de processo em siderurgia, mineração e petroquímica.

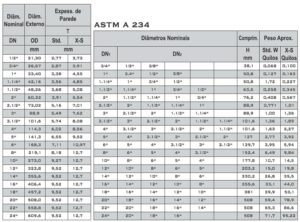

A Hidrominas distribui reduções concêntricas para solda de topo em ASTM A-234 WPB, ASTM A-403 WPW nas ligas 304/L e 316/L e aços ligados, nos schedules 5, 10, 40, 80 e 160, para diâmetros de 1/2″ a 24″.
Aplicações
- Saída de bombas, na transição para a linha de recalque.
- Tubulações verticais, onde não há acúmulo de ar ou de líquido.
- Ligação de tubulações a bocais de equipamentos com diâmetro diferente.
- Redes de vapor, gás e ar comprimido com variação de vazão.
- Entrada e saída de válvulas de controle de diâmetro menor que a linha.
Como escolher
Informe os dois diâmetros nominais, o maior e o menor, e o schedule de cada lado. Em muitos projetos, os dois tubos têm espessuras diferentes, e a redução precisa acompanhar essa combinação para que o chanfro coincida na solda.
O material segue o da tubulação: WPB para aço carbono e WPW 304/L ou 316/L para inox. Considere o fluido, a temperatura e a norma do projeto, geralmente ASME B16.9 para conexões de solda de topo. A escolha entre concêntrica e excêntrica depende da posição da linha. A concêntrica atende trechos verticais e a descarga de bombas. Em linhas horizontais de líquido, especialmente na sucção de bombas, a redução excêntrica evita bolsões de ar.
Para completar a linha soldada, veja as curvas de 45°, 90° e 180° e o tê, também disponível em versão de redução.
Perguntas frequentes
Qual a diferença entre redução concêntrica e excêntrica?
Na concêntrica os eixos dos dois tubos coincidem. Na excêntrica um dos lados fica alinhado, deslocando o eixo, o que evita acúmulo de ar ou de líquido em linhas horizontais.
Posso usar redução concêntrica na sucção de bomba?
Em sucção horizontal não é recomendado, porque pode formar bolsão de ar na parte superior e causar cavitação. Use a excêntrica com o lado plano para cima.
A redução concêntrica pode ser usada como ampliação?
Sim. A mesma peça reduz ou amplia o diâmetro, dependendo do sentido do fluxo na instalação.
Precisa de cotação? Fale com a Hidrominas em Betim, MG: solicite seu orçamento ou ligue (31) 2559-7171.
