Introdução
A válvula de esfera é o componente de bloqueio mais difundido na indústria: fecha rápido, veda bem e, aberta, oferece passagem praticamente plena. O que costuma passar despercebido na hora da compra é que existem construções diferentes de corpo, e essa escolha define quanto vai custar manter aquela válvula ao longo dos anos.
Este artigo explica a diferença entre a construção monobloco e a tripartida, e apresenta os critérios objetivos para decidir entre elas.
O que muda na construção do corpo
Na válvula monobloco, o corpo é usinado em peça única. A esfera e as sedes são montadas por dentro, e o conjunto é fechado de forma permanente. Não há junta de corpo, o que significa um caminho a menos para vazamento externo, e a estrutura é construtivamente mais rígida.

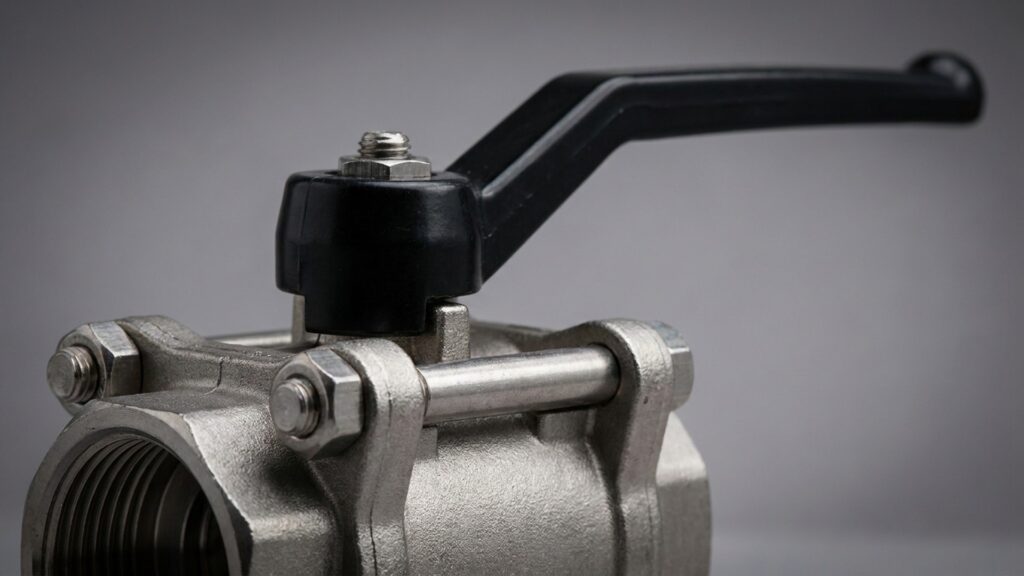

Na tripartida, o corpo é dividido em três partes: um corpo central que abriga a esfera e duas conexões laterais. As três peças são unidas por parafusos passantes, com vedação entre elas. A válvula pode ser aberta, ter seus componentes internos substituídos e ser fechada novamente.
Existe ainda a construção bipartida, intermediária, em que o corpo se divide em duas partes.
Onde a diferença aparece na prática
Manutenção in-line. Este é o ponto central. Na tripartida, o corpo central pode ser aberto com as conexões laterais ainda presas à tubulação. Troca-se esfera, sedes e gaxetas, que são os itens de desgaste, e o corpo permanece instalado.
Na monobloco, o desgaste da sede exige substituição da válvula inteira. Se a ligação for soldada, isso significa corte e nova solda, com todo o procedimento que acompanha.
Custo ao longo do ciclo de vida. A monobloco tem custo de aquisição menor. A tripartida tem custo de manutenção menor. Qual das duas sai mais barata depende de quantas vezes aquela válvula vai precisar de intervenção durante a vida da planta, e isso é previsível a partir da aplicação.
Tempo de parada. Em muitas operações, o custo dominante não é a peça, é a hora de linha parada. Onde essa conta pesa, a possibilidade de reparar sem remover a válvula muda completamente a equação.
Critérios para decidir
Prefira a tripartida quando: a válvula opera com ciclagem frequente; o fluido é abrasivo, contém sólidos em suspensão ou tende a formar depósito; a linha é crítica e a parada é cara; o acesso é difícil ou a ligação é soldada; existe programa de manutenção preventiva com troca planejada de kit de reparo.
Prefira a monobloco quando: a função é bloqueio com pouca ciclagem; o fluido é limpo; trata-se de linha de utilidade ou ramal secundário; o acesso para substituição é simples; a prioridade declarada é compacidade e menor caminho de vazamento externo.
O que mais precisa entrar na especificação
A construção do corpo é uma das decisões, não a única. Junto com ela vão a classe de pressão compatível com a linha, o material do corpo e dos internos frente ao fluido e à temperatura, o material da sede, o tipo de extremidade (roscada, flangeada ou para solda) e a forma de acionamento, manual ou com atuador.
Uma tripartida bem escolhida mas com sede incompatível com o fluido resolve o problema de manutenção e cria outro.
Conte com um fornecedor especializado
A Hidrominas trabalha com linha completa de válvulas de esfera, monobloco, tripartida, bipartida flangeada em classes 150 e 300, e versões com atuador, além de gaveta, globo, borboleta e retenção. A equipe técnica apoia a especificação a partir da aplicação real: fluido, pressão, temperatura, regime de ciclagem e condição de acesso.
Conclusão
Não existe uma construção melhor que a outra em abstrato. Existe a que corresponde ao regime de trabalho daquela linha. A pergunta que resolve a escolha é simples e quase nunca é feita na hora da compra: quantas vezes essa válvula vai precisar de manutenção, e o que custa parar para fazê-la.
Fale com a equipe técnica da Hidrominas e especifique pela aplicação.
Perguntas Frequentes
Válvula de esfera tripartida pode ser reparada com a tubulação montada? Sim. É essa a principal vantagem da construção: o corpo central é liberado soltando os parafusos passantes, e esfera, sedes e gaxetas podem ser substituídas sem remover as conexões laterais da linha.
A tripartida vaza mais por ter juntas de corpo? Ela tem mais interfaces de vedação que a monobloco, o que exige montagem correta e torque adequado nos parafusos. Bem montada e com os elementos de vedação corretos, opera com estanqueidade equivalente.
O que significa a indicação WOG na válvula? É a indicação de serviço para água, óleo e gás, associada a uma pressão de trabalho à temperatura ambiente. Ela não substitui a verificação de compatibilidade de material nem a classe de pressão exigida pela linha.
Vale a pena padronizar a planta inteira em tripartida? Em geral, não. O critério deve ser a criticidade e o regime de cada ponto. Padronizar por aplicação, tripartida nos pontos críticos e de ciclagem alta, monobloco nas utilidades, costuma equilibrar melhor investimento e disponibilidade.
