O flange SO (slip-on), ou flange sobreposto, é um flange com cubo curto que desliza sobre o tubo e é fixado por dois cordões de solda em ângulo, um interno e um externo. É mais fácil de alinhar e montar que o flange de pescoço, com menor exigência de corte e chanfro do tubo. É usado em linhas de pressão baixa a moderada de água, ar, óleo, vapor e produtos químicos.

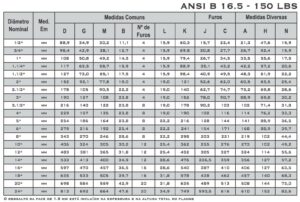

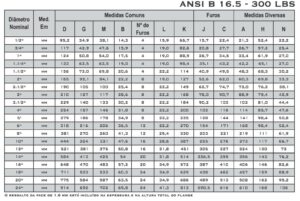

A Hidrominas distribui flanges SO em ASTM A-105, ASTM A-182 nas ligas 304/L e 316/L e aços ligados, nas classes de 150 a 2500 LBS, com faces RF, RTJ e FF. O catálogo técnico de flanges ANSI B16.5 traz as dimensões e a furação por classe.
Aplicações
- Ligações de tubo a válvulas e bombas em redes de utilidades.
- Linhas de água industrial, combate a incêndio e resfriamento.
- Tubulações de óleo e ar comprimido em plantas de manufatura.
- Redes de processo de baixa e média pressão em mineração e siderurgia.
Como escolher
A classe de pressão deve ser definida pela combinação de pressão e temperatura de projeto, consultando a tabela de pressão e temperatura do material. O material acompanha o tubo: A-105 com tubo de aço carbono, A-182 304/L ou 316/L com tubo inox.
O diâmetro interno do flange deve corresponder ao diâmetro externo do tubo. A face precisa casar com a contraparte: RF com RF, FF com FF, RTJ com RTJ. Em serviços com fadiga, ciclos térmicos intensos ou pressões elevadas, o flange de pescoço costuma ser preferido, porque distribui melhor as tensões que os cordões de solda em ângulo do SO.
Para fechar a ligação, veja a junta de vedação para flanges, o flange cego para extremidades e as curvas de solda de topo para mudanças de direção.
Perguntas frequentes
Qual a diferença entre flange SO e flange de pescoço?
O SO é encaixado sobre o tubo e soldado por filete, com montagem mais simples. O de pescoço é soldado de topo e tem melhor desempenho em alta pressão e cargas cíclicas.
Preciso soldar dos dois lados?
Sim. O procedimento usual prevê solda interna e externa, deixando o tubo recuado em relação à face para não danificar a área de vedação.
A face RF exige que tipo de junta?
Juntas não metálicas ou semimetálicas, como grafite, PTFE ou espiral metálica, dimensionadas para a classe do flange.
Precisa de cotação? Fale com a Hidrominas em Betim, MG: solicite seu orçamento ou ligue (31) 2559-7171.
