Flange Cego ANSI B16.5 600LBS
Especificações
- Dimensões conforme ANSI B 16.5;
- Materiais: Aço Carbono ASTM A 181 Gr. I; Aço Carbono ASTM A 105; outras ligas sob consulta;
- Tipos de faceamento: Com Ressalto (RF – Raised Face); Plano (FF – Flat Face); RTJ (Ring Type Joint); Macho e Fêmea Pequeno; Macho e Fêmea Grande; Macho Duplo e Canal Pequeno; Macho Duplo e Canal Grande;
- Tipos de acabamento da face de junção: Liso; Ranhura Standard; Ranhura Espiral; Ranhura Tipo 125 RMS; Ranhura Concêntrica.

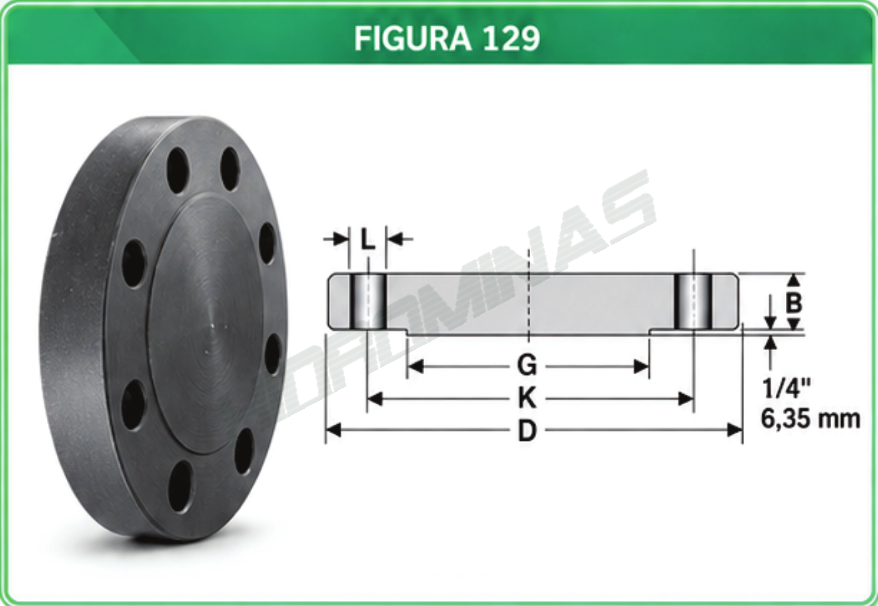

Dimensões (Figura 129)
| DN (pol.) | Nº de Furos | B (mm) | D (mm) | G (mm) | K (mm) | L (mm) | Peso Aprox. (kg) (1) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 4 | 14,3 | 95,2 | 34,9 | 66,7 | 15,9 | 0,9 |
| 3/4″ | 4 | 15,9 | 117,0 | 42,9 | 82,6 | 19,0 | 1,4 |
| 1″ | 4 | 17,5 | 124,0 | 50,8 | 88,9 | 19,0 | 1,8 |
| 1.1/4″ | 4 | 20,6 | 133,0 | 63,5 | 98,4 | 19,0 | 2,3 |
| 1.1/2″ | 4 | 22,2 | 156,0 | 73,0 | 114,0 | 22,2 | 3,6 |
| 2″ | 8 | 25,4 | 165,0 | 92,1 | 127,0 | 19,0 | 4,5 |
| 2.1/2″ | 8 | 28,6 | 190,0 | 104,8 | 149,0 | 22,2 | 6,8 |
| 3″ | 8 | 31,8 | 210,0 | 127,0 | 168,0 | 22,2 | 9,1 |
| 3.1/2″ | 8 | 34,9 | 229,0 | 140,0 | 184,0 | 25,4 | 13,2 |
| 4″ | 8 | 38,1 | 273,0 | 157,0 | 216,0 | 25,4 | 18,6 |
| 5″ | 8 | 44,4 | 330,0 | 186,0 | 267,0 | 28,6 | 30,8 |
| 6″ | 12 | 47,6 | 356,0 | 216,0 | 292,0 | 28,6 | 39,0 |
| 8″ | 12 | 55,6 | 419,0 | 270,0 | 349,0 | 31,8 | 63,5 |
| 10″ | 16 | 63,5 | 508,0 | 324,0 | 432,0 | 34,9 | 104,0 |
| 12″ | 20 | 66,7 | 559,0 | 381,0 | 489,0 | 34,9 | 134,0 |
| 14″ | 20 | 69,8 | 603,0 | 413,0 | 527,0 | 38,1 | 161,0 |
| 16″ | 20 | 76,2 | 686,0 | 470,0 | 603,0 | 41,3 | 225,0 |
| 18″ | 20 | 82,6 | 743,0 | 533,0 | 654,0 | 44,4 | 286,0 |
| 20″ | 24 | 88,9 | 813,0 | 584,0 | 724,0 | 44,4 | 367,0 |
| 22″ | 24 | 95,2 | 870,0 | 641,3 | 778,0 | 44,4 | 467,0 |
| 24″ | 24 | 102,0 | 940,0 | 692,0 | 838,0 | 50,8 | 567,0 |
| 26″ (2) | 28 | 107,9 | 1016,0 | 749,3 | 914,4 | 50,8 | 692,0 |
| 28″ (2) | 28 | 111,1 | 1073,1 | 800,1 | 965,2 | 54,0 | 794,0 |
| 30″ (2) | 28 | 114,3 | 1130,3 | 857,2 | 1022,3 | 54,0 | 908,0 |
| 32″ (2) | 28 | 117,5 | 1193,8 | 914,4 | 1079,5 | 60,3 | 1044,0 |
| 34″ (2) | 28 | 120,6 | 1244,6 | 965,2 | 1130,3 | 60,3 | 1169,0 |
| 36″ (2) | 28 | 123,8 | 1314,4 | 1022,3 | 1193,8 | 66,7 | 1339,0 |
Notas:
1. O peso aproximado é para flange em Aço Carbono ASTM A 105;
2. Para os diâmetros de 26″ a 36″ as dimensões são baseadas na Norma MSS SP 44;
3. O ressalto da face de 6,35mm não está incluso na espessura (B) do flange;
4. Verificar Tabela de Tolerâncias para Flanges ANSI;
5. Verificar Tabela de Teste de Pressão Hidrostática;
6. Verificar Tabela de Pressão e Temperatura de Serviço;
7. Verificar Tabela de Dimensões dos Prisioneiros;
8. Verificar Procedimento para Aperto dos Parafusos.
