Flange de Encaixe SW ANSI B16.5 600LBS
Especificações
- Dimensões conforme ANSI B 16.5;
- Materiais: Aço Carbono ASTM A 181 Gr. I; Aço Carbono ASTM A 105; outras ligas sob consulta;
- Tipos de faceamento: Com Ressalto (RF – Raised Face); Plano (FF – Flat Face); RTJ (Ring Type Joint); Macho e Fêmea Pequeno; Macho e Fêmea Grande; Macho Duplo e Canal Pequeno; Macho Duplo e Canal Grande;
- Tipos de acabamento da face de junção: Liso; Ranhura Standard; Ranhura Espiral; Ranhura Tipo 125 RMS; Ranhura Concêntrica.

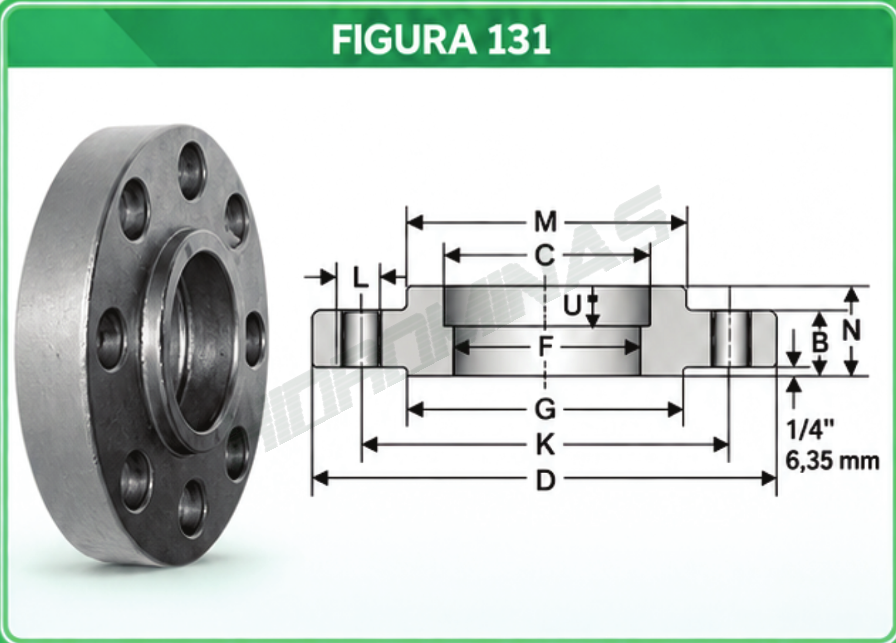

Dimensões (Figura 131)
| DN (pol.) | Nº de Furos | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | K (mm) | L (mm) | M (mm) | N (mm) | U (mm) | Peso Aprox. (kg) (1) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 4 | 14,3 | 22,4 | 95,2 | 15,75 | 34,9 | 66,7 | 15,9 | 38,1 | 22,2 | 9,52 | 0,9 |
| 3/4″ | 4 | 15,9 | 27,7 | 117,0 | 20,80 | 42,9 | 82,6 | 19,0 | 47,6 | 25,4 | 11,1 | 1,4 |
| 1″ | 4 | 17,5 | 34,5 | 124,0 | 26,70 | 50,8 | 88,9 | 19,0 | 54,0 | 27,0 | 12,7 | 1,8 |
| 1.1/4″ | 4 | 20,6 | 43,2 | 133,0 | 35,05 | 63,5 | 98,4 | 19,0 | 63,5 | 28,6 | 14,3 | 2,3 |
| 1.1/2″ | 4 | 22,2 | 49,5 | 156,0 | 40,90 | 73,0 | 114,0 | 22,2 | 69,8 | 31,8 | 15,9 | 3,1 |
| 2″ | 8 | 25,4 | 62,0 | 165,0 | 52,60 | 92,1 | 127,0 | 19,0 | 84,1 | 36,5 | 17,5 | 4,1 |
| 2.1/2″ | 8 | 28,6 | 74,7 | 190,0 | 62,70 | 104,8 | 149,0 | 22,2 | 100,0 | 41,3 | 19,0 | 5,9 |
| 3″ | 8 | 31,8 | 90,7 | 210,0 | 78,00 | 127,0 | 168,0 | 22,2 | 117,0 | 46,0 | 20,6 | 7,3 |
| 3.1/2″ | 8 | 34,9 | 103,0 | 229,0 | 90,20 | 140,0 | 184,0 | 25,4 | 133,0 | 49,2 | 22,2 | 9,5 |
| 4″ | 8 | 38,1 | 116,0 | 273,0 | 102,4 | 157,0 | 216,0 | 25,4 | 152,0 | 54,0 | 23,8 | 16,8 |
| 5″ | 8 | 44,4 | 144,0 | 330,0 | – | 186,0 | 267,0 | 28,6 | 189,0 | 60,3 | – | 28,6 |
| 6″ | 12 | 47,6 | 171,0 | 356,0 | – | 216,0 | 292,0 | 28,6 | 222,0 | 66,7 | – | 36,3 |
| 8″ | 12 | 55,6 | 221,0 | 419,0 | – | 270,0 | 349,0 | 31,8 | 273,0 | 76,2 | – | 52,2 |
| 10″ | 16 | 63,5 | 276,0 | 508,0 | – | 324,0 | 432,0 | 34,9 | 343,0 | 85,7 | – | 77,1 |
| 12″ | 20 | 66,7 | 327,0 | 559,0 | – | 381,0 | 489,0 | 34,9 | 400,0 | 92,1 | – | 90,7 |
| 14″ | 20 | 69,8 | 359,0 | 603,0 | – | 413,0 | 527,0 | 38,1 | 432,0 | 93,7 | – | 104,0 |
| 16″ | 20 | 76,2 | 410,0 | 686,0 | – | 470,0 | 603,0 | 41,3 | 495,0 | 106,0 | – | 150,0 |
| 18″ | 20 | 82,6 | 462,0 | 743,0 | – | 533,0 | 654,0 | 44,4 | 546,0 | 117,0 | – | 181,0 |
| 20″ | 24 | 88,9 | 513,0 | 813,0 | – | 584,0 | 724,0 | 44,4 | 610,0 | 127,0 | – | 131,0 |
| 22″ | 24 | 95,2 | 564,4 | 870,0 | – | 641,3 | 778,0 | 44,4 | 666,7 | 133,3 | – | 281,0 |
| 24″ | 24 | 102,0 | 616,0 | 940,0 | – | 692,0 | 838,0 | 50,8 | 718,0 | 140,0 | – | 331,0 |
Notas:
1. O peso aproximado é para flange em Aço Carbono ASTM A 105;
2. O ressalto da face de 6,35mm não está incluso na espessura (B) e na altura (N) do flange;
3. Verificar Tabela de Tolerâncias para Flanges ANSI;
4. Verificar Tabela de Teste de Pressão Hidrostática;
5. Verificar Tabela de Pressão e Temperatura de Serviço;
6. Verificar Tabela de Dimensões dos Prisioneiros;
7. Verificar Procedimento para Aperto dos Parafusos.
