Flange com Pescoço WN ANSI B16.5 900LBS
Especificações
- Dimensões conforme ANSI B 16.5;
- Materiais: Aço Carbono ASTM A 181 Gr. I; Aço Carbono ASTM A 105; outras ligas sob consulta;
- Tipos de faceamento: Com Ressalto (RF – Raised Face); Plano (FF – Flat Face); RTJ (Ring Type Joint); Macho e Fêmea Pequeno; Macho e Fêmea Grande; Macho Duplo e Canal Pequeno; Macho Duplo e Canal Grande;
- Tipos de acabamento da face de junção: Liso; Ranhura Standard; Ranhura Espiral; Ranhura Tipo 125 RMS; Ranhura Concêntrica.

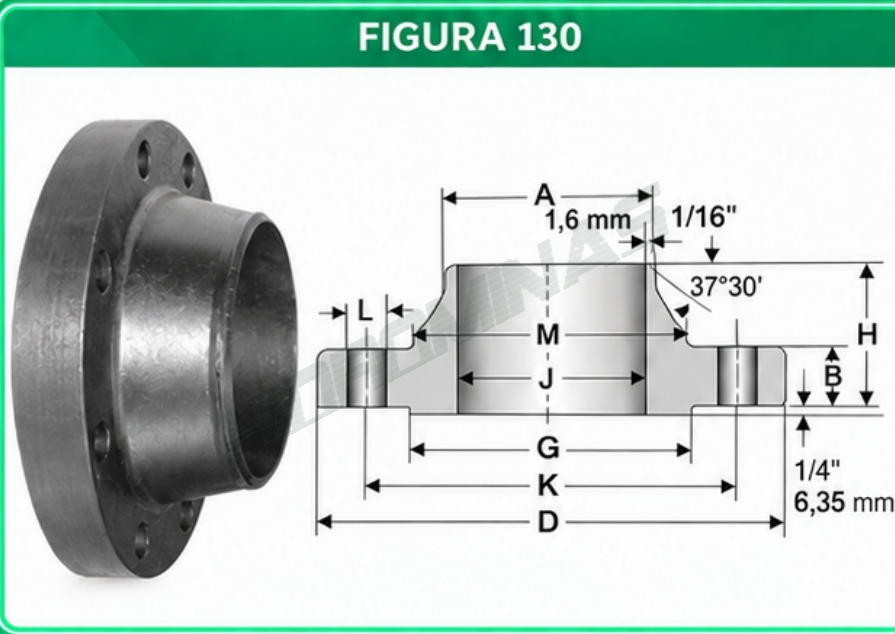

Dimensões (Figura 130)
| DN (pol.) | Nº de Furos | A (mm) | B (mm) | D (mm) | G (mm) | H (mm) | K (mm) | L (mm) | M (mm) | Peso Aprox. (kg) (1) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 4 | 21,3 | 22,2 | 121 | 34,9 | 60,3 | 82,5 | 22,2 | 38,1 | 2,3 |
| 3/4″ | 4 | 26,7 | 25,4 | 130 | 42,9 | 69,8 | 88,9 | 22,2 | 44,4 | 2,7 |
| 1″ | 4 | 33,5 | 28,6 | 149 | 50,8 | 73,0 | 101,6 | 25,4 | 52,4 | 4,1 |
| 1.1/4″ | 4 | 42,2 | 28,6 | 159 | 63,5 | 73,0 | 111,1 | 25,4 | 63,5 | 4,5 |
| 1.1/2″ | 4 | 48,3 | 31,8 | 178 | 73,0 | 82,5 | 123,8 | 28,6 | 69,8 | 5,9 |
| 2″ | 8 | 60,5 | 38,1 | 216 | 92,1 | 102,0 | 165,1 | 25,4 | 104,8 | 11,3 |
| 2.1/2″ | 8 | 73,2 | 41,3 | 244 | 104,8 | 105,0 | 190,0 | 28,6 | 123,8 | 16,3 |
| 3″ | 8 | 88,9 | 38,1 | 241 | 127,0 | 102,0 | 190,0 | 25,4 | 127,0 | 14,0 |
| 4″ | 8 | 114,0 | 44,4 | 292 | 157,0 | 114,0 | 235,0 | 31,8 | 159,0 | 23,0 |
| 5″ | 8 | 141,0 | 50,8 | 349 | 186,0 | 127,0 | 279,0 | 34,9 | 190,0 | 39,0 |
| 6″ | 12 | 168,0 | 55,6 | 381 | 216,0 | 140,0 | 318,0 | 31,8 | 235,0 | 50,0 |
| 8″ | 12 | 219,0 | 63,5 | 470 | 270,0 | 162,0 | 394,0 | 38,1 | 298,0 | 79,4 |
| 10″ | 16 | 273,0 | 69,8 | 546 | 324,0 | 184,0 | 470,0 | 38,1 | 368,0 | 118,0 |
| 12″ | 20 | 324,0 | 79,4 | 610 | 381,0 | 200,0 | 533,0 | 38,1 | 419,0 | 147,0 |
| 14″ | 20 | 356,0 | 85,7 | 641 | 413,0 | 213,0 | 559,0 | 41,3 | 451,0 | 181,0 |
| 16″ | 20 | 406,0 | 88,9 | 705 | 470,0 | 216,0 | 616,0 | 44,4 | 508,0 | 225,0 |
| 18″ | 20 | 457,0 | 102,0 | 787 | 533,0 | 229,0 | 686,0 | 50,8 | 565,0 | 308,0 |
| 20″ | 20 | 508,0 | 108,0 | 857 | 584,0 | 248,0 | 749,0 | 54,0 | 622,0 | 376,0 |
| 24″ | 20 | 610,0 | 140,0 | 1041 | 692,0 | 292,0 | 902,0 | 66,7 | 749,0 | 680,0 |
| 26″ | 28 | 676,3 | 139,7 | 1085,8 | 742,9 | 285,7 | 952,5 | 73,0 | 774,7 | 715,0 |
| 28″ | 28 | 728,6 | 142,9 | 1168,4 | 793,7 | 298,4 | 1022,3 | 79,4 | 831,8 | 840,0 |
| 30″ | 28 | 781,0 | 149,2 | 1231,9 | 857,2 | 311,1 | 1085,8 | 79,4 | 889,0 | 976,0 |
| 32″ | 28 | 831,8 | 158,7 | 1314,4 | 908,0 | 330,2 | 1155,7 | 85,7 | 946,1 | 1169,0 |
| 34″ | 28 | 884,2 | 165,1 | 1397,0 | 958,8 | 349,2 | 1225,5 | 92,1 | 1006,5 | 1373,0 |
| 36″ | 28 | 936,6 | 171,4 | 1460,5 | 1022,3 | 361,9 | 1289,0 | 92,1 | 1063,6 | 1566,0 |
Notas:
1. O peso aproximado é para flange em Aço Carbono ASTM A 105;
2. Para os diâmetros de 26″ a 36″ as dimensões são baseadas na Norma MSS SP 44;
3. O ressalto da face de 6,35mm não está incluso na espessura (B) e na altura (H) do flange;
4. Verificar Tabela de Tolerâncias para Flanges ANSI;
5. Verificar Tabela de Teste de Pressão Hidrostática;
6. Verificar Tabela de Pressão e Temperatura de Serviço;
7. Verificar Tabela de Dimensões dos Prisioneiros;
8. Verificar Procedimento para Aperto dos Parafusos.
