Flanges
O que são Flanges?
Flanges são peças mecânicas que permitem a conexão de tubulações, válvulas, bombas e outros equipamentos. Elas são fundamentais para garantir a integridade e a eficiência de sistemas de transporte de fluidos. Existem diversos tipos de flanges, cada um projetado para aplicações específicas e condições de trabalho distintas.
Tipos de Flanges
Flanges de Pescoço: Também conhecidas como flanges weld neck, são projetadas para suportar altas pressões e temperaturas. Elas são ideais para ambientes onde a integridade do sistema é crítica, como em refinarias de petróleo.

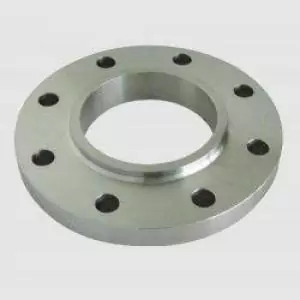

Flanges Deslizantes: Conhecidas como slip-on flanges, são fáceis de instalar e ideais para aplicações de baixa pressão. São amplamente utilizadas em sistemas onde a flexibilidade e a facilidade de manutenção são importantes.

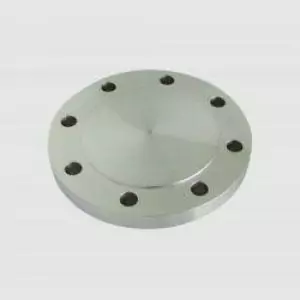

Flanges Cegas: Usadas para fechar extremidades de sistemas de tubulação, as flanges cegas são essenciais para a manutenção e a inspeção de sistemas, permitindo a interrupção segura do fluxo de fluidos.
Flanges com Rosca: Ideais para aplicações de baixa pressão, essas flanges são frequentemente usadas em situações onde a soldagem não é viável ou segura.
Flanges de Encaixe: Também conhecidas como socket weld flanges, são usadas em sistemas de alta pressão de pequeno diâmetro. Elas oferecem uma conexão segura e são fáceis de instalar.
Materiais de Fabricação de Flanges
As flanges podem ser fabricadas a partir de diversos materiais, cada um oferecendo vantagens específicas para diferentes aplicações:
- Aço Carbono: Amplamente utilizado em aplicações industriais devido à sua resistência e durabilidade.
- Aço Inoxidável: Oferece excelente resistência à corrosão, sendo ideal para indústrias alimentícias e farmacêuticas.
- Liga de Níquel: Usada em ambientes extremamente corrosivos, como na indústria química.
- Plástico: Ideal para sistemas de baixa pressão e onde a resistência química é necessária.
Vantagens das Flanges
As flanges oferecem várias vantagens que as tornam indispensáveis em sistemas de tubulação:
- Facilidade de Montagem e Desmontagem: Permitem a fácil conexão e desconexão de componentes, facilitando a manutenção e a inspeção.
- Flexibilidade de Projeto: Disponíveis em diversos formatos e materiais, adaptando-se a diferentes requisitos de projeto.
- Segurança: Garantem a integridade dos sistemas de tubulação, minimizando o risco de vazamentos e falhas.
Aplicações das Flanges
As flanges são utilizadas em uma ampla gama de aplicações industriais:
Indústria Petrolífera: Essenciais para a segurança e a eficiência dos sistemas de transporte de petróleo e gás.
Indústria Química: Garantem a contenção segura de substâncias químicas, evitando vazamentos perigosos.
Indústria Alimentícia: Usadas em sistemas de processamento, onde a higiene e a resistência à corrosão são fundamentais.
Construção Civil: Aplicadas em sistemas de aquecimento, ventilação e ar condicionado (HVAC), garantindo a eficiência energética dos edifícios.
Distribuidora de flanges em Minas Gerais
A Hidrominas se destaca como a melhor fornecedora de flanges no mercado brasileiro, graças à sua dedicação à qualidade, inovação e atendimento ao cliente.
Oferecemos uma ampla gama de flanges, incluindo modelos Slip-On, Roscado, Liso e Cego, tanto nas normas ANSI quanto DIN. Cada produto é fabricado com materiais de alta qualidade, garantindo durabilidade e desempenho superior em diversas aplicações industriais.
Investimos continuamente em tecnologia e inovação para oferecer soluções modernas e eficientes. A integração de tecnologias avançadas nos processos de fabricação assegura que os produtos atendam aos mais rigorosos padrões de qualidade e segurança.
Se você busca produtos de alta qualidade e um parceiro confiável, a Hidrominas é a escolha certa.
Quais critérios devo usar para decidir qual tipo de flange é o mais adequado para minha aplicação?
Os critérios incluem:
Pressão e Temperatura: Escolha flanges que suportem as condições de pressão e temperatura do sistema.
Tipo de Fluido: Considere a corrosividade e a viscosidade do fluido para selecionar o material mais adequado.
Material: Materiais como aço carbono, aço inoxidável ou ligas especiais são selecionados com base nas condições do ambiente e do fluido.
Normas e Padrões: Verifique as normas aplicáveis (ANSI, ASME, DIN) para garantir que o flange esteja em conformidade com os requisitos técnicos.
Conexão e Vedação: Considere se a conexão precisa ser permanente ou removível e se a vedação é adequada para o tipo de flange.
Existem especificações ou normas para garantir que o flange escolhido seja seguro nessas condições?
Sim, existem várias normas e especificações internacionais, como:
ASME (American Society of Mechanical Engineers): Oferece padrões como ASME B16.5 para flanges e conexões em tubulações.
ANSI (American National Standards Institute): Especifica requisitos para flanges em diferentes aplicações industriais.
DIN (Deutsches Institut für Normung): Fornece normas europeias para especificações de flanges, como DIN EN 1092-1.
Esses padrões garantem que os flanges sejam projetados e fabricados para suportar as pressões e temperaturas esperadas, além de assegurar a qualidade e a conformidade do produto.
Qual é a importância do diâmetro da tubulação para a escolha do tipo e tamanho do flange?
O diâmetro da tubulação é crucial para a escolha do flange, pois o diâmetro do flange deve corresponder ao da tubulação para garantir uma conexão precisa e segura. Flanges são fabricados para se ajustarem a diâmetros específicos e, portanto, devem ser compatíveis para que não haja vazamentos ou problemas de instalação. Além disso, o tamanho do flange influencia na escolha do tipo de vedação e na quantidade de parafusos necessários para fixá-lo adequadamente.
Quais normas (como ANSI, ASME, DIN) devem ser seguidas para garantir a segurança e a conformidade do flange?
As normas mais comuns para flanges incluem:
ASME B16.5: Abrange flanges e conexões para tubulações de aço.
ASME B16.47: Específica flanges para grandes diâmetros (maiores que 24 polegadas).
ANSI B16.1: Define flanges de ferro fundido.
DIN EN 1092-1: Norma europeia para flanges de aço.
Seguir essas normas garante que o flange atenda aos requisitos de segurança, pressão, temperatura e material especificados para aplicações industriais.
Como saber se um flange atende aos padrões exigidos para determinada aplicação ou indústria?
Verifique a certificação e marcação do flange, que devem indicar a norma e o padrão seguidos (como ASME, ANSI ou DIN).
Documentação técnica: Solicite os certificados de conformidade, que comprovam que o flange passou por testes e inspeções para atender aos requisitos da norma específica.
Consulta a especialistas ou fabricantes: Trabalhar com fornecedores confiáveis e consultar engenheiros especializados também ajuda a garantir que o flange seja adequado para a aplicação.
Quais flanges são indicados para conexões permanentes e quais são melhores para conexões desmontáveis?
- Conexões Permanentes:
Flange de Pescoço (Weld Neck Flange): Requer soldagem, oferecendo uma conexão estável e duradoura, ideal para pressões e temperaturas elevadas.
Flange de Encaixe (Socket Weld Flange): Também soldado à tubulação, é usado para tubulações de menor diâmetro e pressões mais altas.
- Conexões Desmontáveis:
Flange Deslizante (Slip-on Flange): É facilmente instalado e removido, sendo ideal para aplicações onde a flexibilidade é necessária.
Flange com Junta de Encaixe (Lap Joint Flange): Pode ser montado e desmontado rapidamente, facilitando a manutenção e substituição de componentes. É uma ótima opção para sistemas que exigem desmontagem frequente.
