Grande parte das falhas em sistemas hidráulicos e industriais ocorre nos pontos de conexão. Vazamentos recorrentes, desalinhamento de linhas, vibração excessiva e até rupturas estruturais geralmente não estão associados ao tubo principal, mas sim às conexões especialmente aos flanges industriais e às curvas.
Quando especificados incorretamente ou instalados sem seguir critérios técnicos rigorosos, esses componentes comprometem não apenas a eficiência da tubulação industrial, mas também a segurança operacional e a durabilidade do sistema.
Este artigo analisa como flanges e curvas influenciam diretamente o desempenho da tubulação e quais boas práticas devem ser adotadas para evitar problemas estruturais e custos operacionais desnecessários.

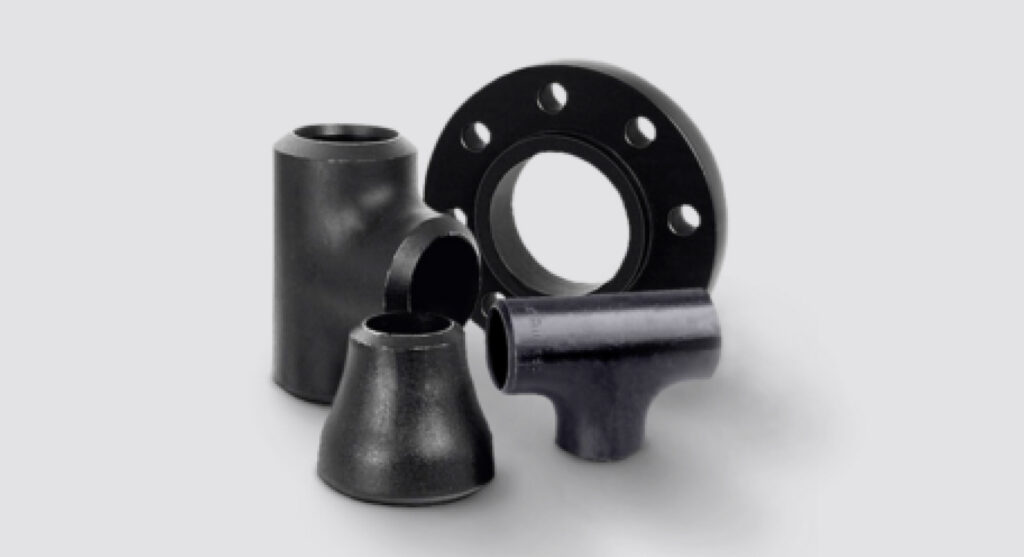

A importância dos flanges industriais na vedação e manutenção
Os flanges industriais são componentes fundamentais para unir tubos, válvulas, bombas e demais equipamentos. Sua principal função é garantir uma conexão segura, desmontável e com vedação adequada.
Quando fabricados conforme normas técnicas reconhecidas como ANSI (American National Standards Institute) e DIN (Deutsches Institut für Normung) os flanges asseguram:
- Vedação confiável, reduzindo risco de vazamentos
- Padronização dimensional, facilitando substituições e ampliações
- Facilidade de manutenção, permitindo desmontagem controlada
- Compatibilidade com diferentes sistemas e pressões
A padronização técnica é essencial para evitar incompatibilidades que geram desalinhamento e sobrecarga mecânica.
Além disso, a escolha do tipo correto de flange roscado, soldável, slip-on ou cego deve considerar:
- Pressão de operação
- Temperatura do fluido
- Tipo de fluido (corrosivo, abrasivo, pressurizado)
- Condições de vibração do sistema
A especificação inadequada pode gerar microvazamentos que, ao longo do tempo, evoluem para falhas estruturais.
Curvas industriais e seu impacto no layout da tubulação
As curvas são responsáveis por direcionar o fluxo dentro da tubulação. Embora pareçam componentes simples, exercem influência direta na eficiência hidráulica e no desgaste do sistema.
As curvas 90° e 180° raio curto são amplamente utilizadas em ambientes onde há limitação de espaço. No entanto, seu uso exige atenção técnica.
Quando mal dimensionadas, podem provocar:
- Perda excessiva de carga
- Turbulência elevada
- Desgaste prematuro nas paredes internas
- Aumento do consumo energético
O raio da curva influencia diretamente a dinâmica do fluxo. Curvas de raio curto aumentam a mudança abrupta de direção, intensificando a turbulência. Em sistemas de alta pressão ou com fluidos abrasivos, isso acelera o desgaste.
Por isso, a decisão entre curva de raio curto ou longo deve considerar:
- Espaço disponível no layout
- Velocidade do fluido
- Pressão de trabalho
- Tipo de aplicação (industrial, hidráulica, alimentícia, petroquímica)
O dimensionamento incorreto pode comprometer toda a eficiência do sistema.
Boas práticas na montagem de flanges industriais e curvas
A especificação correta é apenas parte do processo. A montagem adequada é igualmente determinante para o desempenho do sistema.
Entre as principais boas práticas estão:
1. Alinhamento perfeito da tubulação
Forçar o encaixe entre flanges desalinhados gera tensão estrutural constante, aumentando risco de vazamentos e trincas.
2. Aperto cruzado e torque controlado
O aperto deve seguir padrão cruzado e torque recomendado pelo fabricante. Aperto desigual compromete a vedação.
3. Uso de juntas adequadas
A escolha da junta deve considerar temperatura, pressão e tipo de fluido.
Juntas inadequadas são uma das principais causas de vazamentos em sistemas flangeados.
4. Teste de pressão após montagem
Após a instalação, é essencial realizar teste hidrostático ou pneumático para verificar integridade da vedação.
Esses procedimentos reduzem significativamente retrabalho e interrupções operacionais.
Erros comuns que devem ser evitados
Mesmo em instalações industriais experientes, alguns erros recorrentes comprometem a durabilidade da tubulação:
- Misturar padrões de flange (ANSI com DIN, por exemplo)
- Utilizar juntas incompatíveis com pressão e temperatura
- Forçar alinhamento da linha para compensar erro de projeto
- Ignorar inspeções periódicas
- Não reapertar flanges após ciclos térmicos iniciais
Esses erros aumentam o risco de vazamentos e falhas estruturais, além de elevar custos de manutenção corretiva.
Normas internacionais como as publicadas pela ASME (American Society of Mechanical Engineers) reforçam a importância da padronização e da correta especificação técnica.
A eficiência e segurança da tubulação industrial dependem diretamente da correta especificação e montagem de flanges industriais e curvas.
Componentes aparentemente simples exercem papel estratégico na vedação, na estabilidade estrutural e na eficiência hidráulica do sistema.
Seguir normas técnicas, escolher materiais adequados e aplicar boas práticas de montagem reduz vazamentos, retrabalho, consumo energético e custos operacionais ao longo do tempo.
A prevenção sempre é mais econômica do que a correção.
