Flanges industriais são elementos de conexão e vedação essenciais em sistemas hidráulicos, de vapor, óleo e gás. Eles unem tubulações, válvulas, bombas e equipamentos, permitindo montagem, desmontagem e acesso para manutenção. Porém, nem sempre o engenheiro ou comprador domina as diferenças entre os diversos tipos de flanges, classes de pressão e normas aplicáveis, e essa falta de conhecimento pode resultar em vazamentos, retrabalho e custos extras.
O que é um flange industrial?

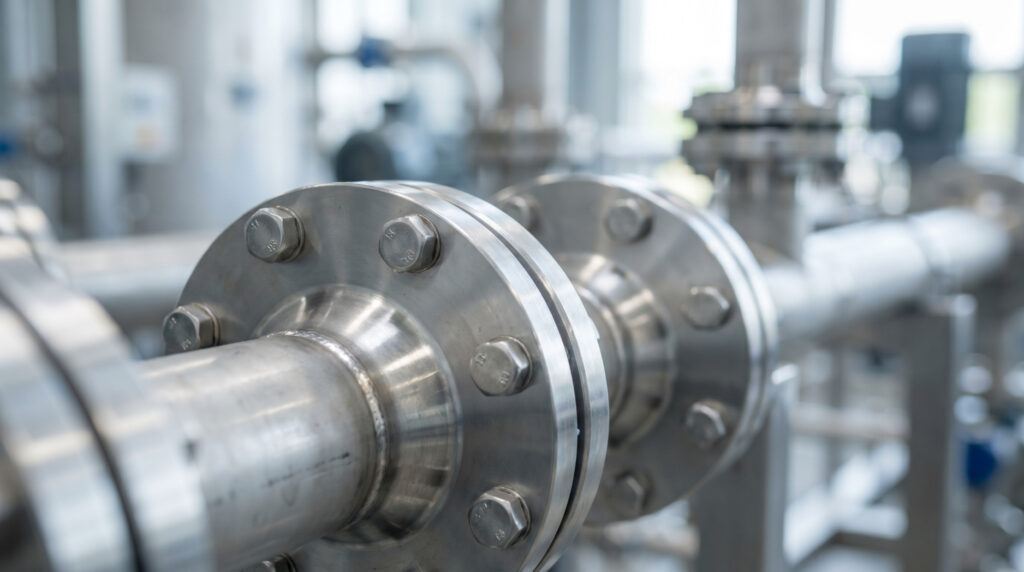

Um flange é uma peça circular ou retangular com furos para parafusos, projetada para unir duas extremidades de tubulação ou conectar equipamentos de forma segura. Ao unir duas faces flangeadas com uma junta (gaxeta) e parafusos, obtém‑se vedação e resistência mecânica. Os flanges seguem normas como ANSI B16.5 e B16.47 (padrão americano) ou DIN/EN 1092‑1 (padrão europeu).
Tipos de flanges
- Flange Slip‑On (SO) – popular pelo baixo custo de fabricação e montagem simples. O tubo entra dentro do flange antes de ser soldado, o que facilita o alinhamento. É indicado para pressões moderadas (classes 150–300 lbs).
- Flange Weld Neck (WN) – possui um pescoço cônico que se solda ao tubo, proporcionando transição suave de tensão. Usado em altas pressões e temperaturas.
- Flange Cego (Blind) – disco maciço utilizado para fechar extremidades de sistemas ou vasos de pressão. Permite abertura para inspeção ou extensão futura.
- Flange Liso/Plana (Flat Face) – face plana sem ressalto, utilizado com juntas de fibra ou borracha em baixas pressões.
- Flange Rosca (Threaded) – com rosca interna, dispensa solda; indicado para pequenos diâmetros e baixas pressões.
- Flange Lap Joint – composto por stub end e flange solta; facilita desmontagem em sistemas onde é necessária inspeção frequente.
Classes de pressão
As classes de pressão (150, 300, 600, 900, 1500 e 2500 lbs) indicam a capacidade do flange de suportar pressões e temperaturas específicas, conforme norma ANSI. Para padrões DIN, utiliza‑se PN (Nominal Pressure), como PN10, PN16, PN25 etc. Escolher uma classe inferior à requerida compromete a segurança do sistema.
Tipos de face
Flanges podem ter diferentes superfícies de vedação:
- Raised Face (RF): ressalto circular onde a junta é comprimida, concentrando a pressão; é o mais comum.
- Flat Face (FF): superfície plana para juntas macias.
- Ring Type Joint (RTJ): possui ranhura para anel metálico; indicado para altas pressões e temperaturas.
Materiais
Flanges são fabricados em aço carbono ASTM‑A‑105, aço inoxidável (A182 F304/304L, F316/316L) ou ligas especiais. A escolha depende do fluido, temperatura e requisitos de resistência à corrosão.
Como escolher o flange ideal
- Conheça a norma e a classe de pressão do seu sistema. Não misture ANSI com DIN.
- Verifique o tipo de ligação (solda, rosca, pescoço). Flanges de pescoço são melhores para altas pressões; slip‑on são indicados para médias pressões.
- Considere o tipo de junta e face. Para fluidos corrosivos ou gases, escolha RTJ. Para água e ar, RF ou FF.
- Analise o material. Flanges de aço inox são necessários para fluidos corrosivos ou uso em indústrias alimentícias.
- Avalie o custo total. Às vezes, uma classe mais alta ou material melhor reduz manutenção e aumenta a vida útil.
Instalação e manutenção
A instalação correta inclui: inspeção das faces, uso da junta adequada, torque uniforme nos parafusos (seguindo padrão cruzado) e reaperto após as primeiras horas de operação. A manutenção preventiva envolve inspeções periódicas de torque, substituição de juntas e verificação de corrosão.
Conclusão
Flanges são elementos simples, mas críticos. Compreender seus tipos, classes, faces e materiais garante conexões seguras e duradouras. Investir em flanges de qualidade, obedecer às normas e contar com suporte técnico especializado evita vazamentos e paradas não programadas. A Hidrominas oferece flanges Slip‑On, Liso e Cego com materiais ASTM‑A‑105 e aços inox 304/316, atendendo classes de pressão de 150 lbs a 2 500 lbs e faces RF, RTJ e FF — um portfólio completo para sua necessidade.
Procure a Hidrominas para dimensionar e padronizar suas flanges; nossos especialistas garantem conformidade e eficiência.
