Conheça os diversos modelos de Flanges e suas aplicações

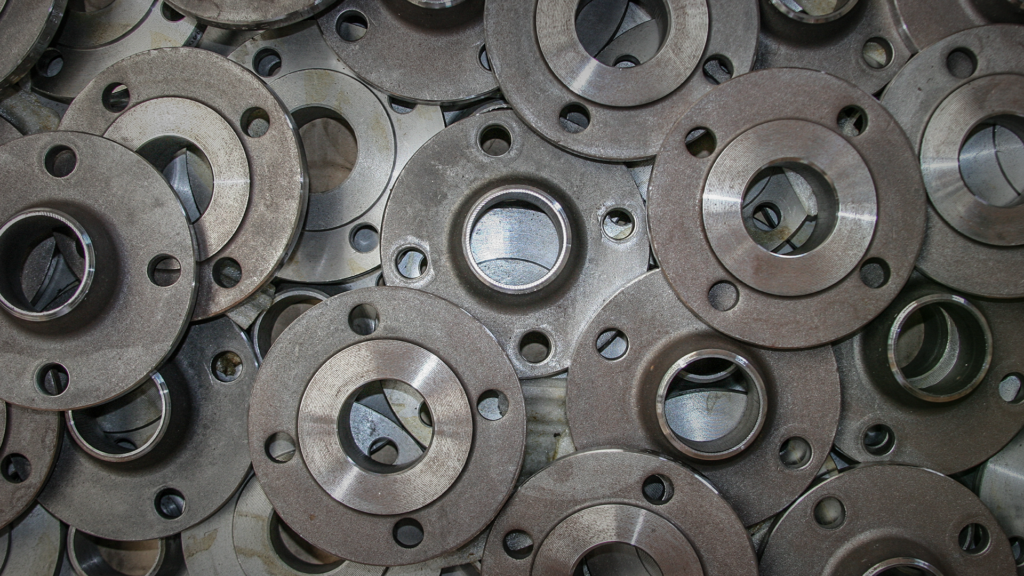

Flanges

Na indústria, a importância dos flanges é indiscutível. Eles não apenas asseguram a eficiência dos sistemas, mas também contribuem significativamente para a segurança do ambiente de trabalho. Geralmente fixados por parafusos, os flanges facilitam a montagem e desmontagem dos componentes, permitindo uma limpeza, inspeção e modificação mais simples.

Neste artigo, exploraremos os principais tipos de flanges, destacando suas aplicações específicas e os critérios para a escolha adequada para cada situação. Também discutiremos a importância de encontrar um fornecedor confiável, que ofereça produtos de qualidade e suporte técnico especializado, essenciais para a segurança e eficiência dos sistemas industriais. Confira!

O que é um flange industrial?

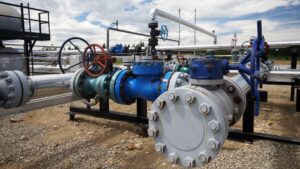

flange industrial

O flange industrial é um componente fundamental utilizado para a conexão de diferentes partes em sistemas de tubulação. Ele é essencial em diversas indústrias, incluindo a petroquímica, farmacêutica, alimentícia, entre outras, por sua capacidade de proporcionar uma ligação segura e vedada entre tubos, válvulas, bombas e outros equipamentos.

Os flanges são geralmente discos planos ou anéis com furos ao redor, projetados para serem fixados com parafusos. Esses componentes permitem que partes de um sistema de tubulação sejam conectadas de forma robusta, mas também facilitam a montagem e desmontagem, o que é crucial para manutenção, limpeza e inspeções periódicas.

Podem ser fabricados em uma variedade de materiais, incluindo aço carbono, aço inoxidável, ligas de níquel, aço liga, alumínio, cobre e ligas de cobre, entre outros. A escolha do material adequado depende das características do sistema de tubulação.

Quais são as principais aplicações dos flanges?

Os flanges têm uma ampla variedade de aplicações em diferentes setores industriais devido à sua versatilidade e capacidade de proporcionar conexões seguras e vedadas. Algumas das principais aplicações dos flanges incluem:

Indústria Petroquímica: Os flanges são amplamente utilizados em refinarias, plantas petroquímicas e instalações de processamento de gás para conectar tubulações, válvulas e equipamentos em sistemas que lidam com substâncias químicas agressivas e altas pressões.

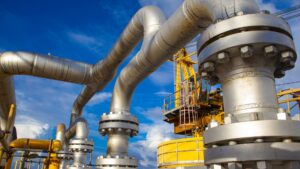

flange para plataformas offshore

Indústria de Óleo e Gás: Em plataformas offshore, refinarias e oleodutos terrestres, os flanges são empregados para conectar tubulações submarinas, válvulas de controle e equipamentos de produção em sistemas de transporte e processamento de petróleo e gás.

Indústria de Energia: Usinas de energia, sejam termelétricas, nucleares, hidrelétricas ou eólicas, utilizam flanges para conectar tubulações de água, vapor, óleo e outros fluidos em sistemas de geração, transmissão e distribuição de energia.

Indústria Química e Farmacêutica: Nestes setores, os flanges são empregados em equipamentos de processamento, reatores químicos, trocadores de calor e sistemas de purificação para garantir conexões seguras e vedadas em ambientes que exigem alta precisão e controle de qualidade.

Indústria Alimentícia: Em fábricas de alimentos e bebidas, os flanges são utilizados em sistemas de processamento e envase para conectar tubulações de transporte de ingredientes, vapor, água e outros fluidos, garantindo a higiene e a segurança dos produtos.

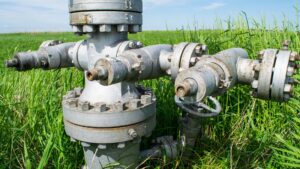

flanges para transporte de águaIndústria de Papel e Celulose: Em fábricas de papel, os flanges são empregados em sistemas de recuperação de produtos químicos, transporte de polpa e água, bem como em sistemas de caldeiras e vapor para o processo de produção de papel.

Essas são apenas algumas das principais aplicações dos flanges, que desempenham um papel crucial em uma variedade de setores industriais, proporcionando conexões confiáveis e seguras em sistemas de tubulação críticos para o funcionamento das operações industriais.

Quando devo utilizar um flange?

Você deve utilizar um flange sempre que precisar conectar partes de um sistema de tubulação de forma segura e vedada. Os flanges são empregados em uma variedade de situações na indústria, incluindo:

  • Quando há a necessidade de unir dois ou mais tubos para permitir o fluxo contínuo de fluidos ou gases em um sistema.
  • Para ligar válvulas às tubulações, permitindo o controle do fluxo de fluidos ou gases dentro do sistema.
  • Para acoplar bombas, compressores, trocadores de calor e outros equipamentos às tubulações, garantindo uma conexão segura e eficiente.
  • Quando é preciso fechar extremidades de tubulações ou equipamentos, como em testes de pressão ou em situações em que uma linha de tubulação não está em uso.
  • Quando é necessário unir tubos ou equipamentos feitos de materiais diferentes, como aço carbono, aço inoxidável, plástico, entre outros.
  • Em sistemas que operam em condições de alta pressão e temperatura, os flanges são essenciais para garantir a integridade e a segurança do sistema.

Em resumo, sempre que houver a necessidade de conectar, isolar ou fechar partes de um sistema de tubulação de forma segura e vedada, os flanges são utilizados. Eles oferecem uma solução confiável e versátil para uma ampla gama de aplicações industriais.

Quais são os tipos mais comuns de flanges?

Os tipos mais comuns de flanges utilizados na indústria incluem:

Flange com Pescoço (Weld Neck): Possui um pescoço estendido que é soldado à tubulação, proporcionando alta resistência e distribuição uniforme de tensão, sendo ideal para aplicações de alta pressão e temperatura.

Flange Cego (Blind): Utilizado para fechar extremidades de tubulações ou equipamentos, impedindo o fluxo de fluidos. É comumente utilizado em pontos de inspeção, teste ou em locais onde futuras expansões são previstas.

Flange Deslizante (Slip-On): Tem uma borda cônica que desliza sobre o tubo, sendo fixada com parafusos. É fácil de instalar e adequado para aplicações de baixa pressão.

Flange Rosqueado (Threaded): Possui roscas internas ou externas que permitem a conexão com tubos roscados, eliminando a necessidade de soldagem. É utilizado em sistemas onde a desmontagem frequente é necessária.

Flange com Junta (Lap Joint): Consiste em duas partes: um anel solto e uma flange de superfície plana. O anel solto desliza sobre o tubo e é mantido no lugar pela flange. É utilizado em sistemas que exigem desmontagem rápida e fácil.

Flange Encaixe Solda (Socket Weld): Possui um encaixe cônico que é soldado ao tubo, proporcionando uma conexão robusta e adequada para aplicações de alta pressão e temperatura em tubos de pequeno diâmetro.

Esses são os tipos mais comuns de flanges encontrados na indústria, cada um com suas características e aplicações específicas. A escolha do tipo correto de flange depende das exigências do sistema, incluindo pressão, temperatura, tamanho do tubo e requisitos de montagem e desmontagem.

Os principais fatores que influenciam na escolha dos flanges?

Os principais fatores que influenciam na escolha dos flanges incluem:

Pressão e Temperatura: Os flanges devem ser capazes de suportar as condições de pressão e temperatura do sistema de tubulação onde serão instalados. É importante selecionar um tipo de flange com a classificação de pressão e temperatura adequada para garantir a segurança e a integridade do sistema.

Tipo de Fluidos: A natureza dos fluidos transportados no sistema de tubulação influência na escolha do material do flange. Substâncias corrosivas, abrasivas ou altamente inflamáveis podem exigir materiais específicos para resistir à corrosão e à erosão.

Compatibilidade Química: Os flanges devem ser compatíveis com os fluidos transportados para evitar reações químicas indesejadas que possam comprometer a integridade do sistema ou contaminar os produtos.

Ambiente Operacional: Condições ambientais como umidade, exposição a intempéries, presença de agentes corrosivos e riscos de corrosão galvânica devem ser consideradas na seleção do material do flange para garantir sua durabilidade e vida útil.

Dimensões e Tamanho do Tubo: O diâmetro e a espessura dos tubos influenciam na escolha do tipo e tamanho do flange necessário para garantir uma conexão adequada e segura.

Facilidade de Montagem e Desmontagem: Em algumas aplicações, a facilidade de montagem e desmontagem dos flanges é um fator importante a ser considerado, especialmente em sistemas que requerem manutenção frequente ou modificações.

Normas e Padrões: A conformidade com normas e padrões industriais, como ANSI, ASME, API e DIN, é essencial para garantir a interoperabilidade e a compatibilidade dos flanges com outros componentes do sistema de tubulação.

Considerar cuidadosamente esses fatores é fundamental para selecionar o tipo certo de flange que atenda às necessidades específicas do sistema de tubulação, garantindo sua segurança, eficiência e durabilidade ao longo do tempo.

Onde comprar flanges industriais?

Quando se trata de adquirir flanges industriais de qualidade para suas necessidades de conexão de tubulação, é crucial encontrar um fornecedor confiável e experiente. Entre as diversas opções disponíveis no mercado, a Hidrominas se destaca como uma das melhores escolhas para a compra de flanges industriais.

Com uma sólida reputação no mercado, a Hidrominas tem se destacado como um fornecedor líder de produtos industriais, oferecendo uma ampla gama de flanges de alta qualidade para atender às demandas de diferentes setores industriais.

O compromisso da Hidrominas com a excelência em qualidade é evidente em seus produtos, que são fabricados com materiais duráveis e resistentes, garantindo desempenho confiável e durabilidade em diversas condições operacionais.

Além da qualidade dos produtos, a Hidrominas também se destaca pelo seu excelente serviço ao cliente. Sua equipe altamente qualificada e experiente está sempre disponível para oferecer suporte técnico, orientação e assistência personalizada aos clientes, garantindo uma experiência de compra tranquila e satisfatória.

Com um amplo estoque de flanges industriais em diferentes tamanhos, tipos e materiais, a Hidrominas oferece uma solução abrangente para todas as suas necessidades de conexão de tubulação. Seja para projetos industriais de grande escala ou para aplicações específicas, você pode confiar na Hidrominas como seu parceiro confiável para fornecer flanges de qualidade superior. Para conhecer nossos produtos, basta clicar aqui.

Este conteúdo foi útil para você? Leia também Como selecionar as válvulas corretas para o seu sistema industrial
