Flange Sobreposto Plano ANSI B16.5 900LBS
Especificações
- Dimensões baseadas na Norma ANSI B 16.5;
- Materiais: Aço Carbono ASTM A 181 Gr. I; Aço Carbono ASTM A 105; outras ligas sob consulta;
- Tipos de faceamento: Com Ressalto (RF – Raised Face); Plano (FF – Flat Face); RTJ (Ring Type Joint); Macho e Fêmea Pequeno; Macho e Fêmea Grande; Macho Duplo e Canal Pequeno; Macho Duplo e Canal Grande;
- Tipos de acabamento da face de junção: Sobreposto Plano; Ranhura Standard; Ranhura Espiral; Ranhura Tipo 125 RMS; Ranhura Concêntrica.

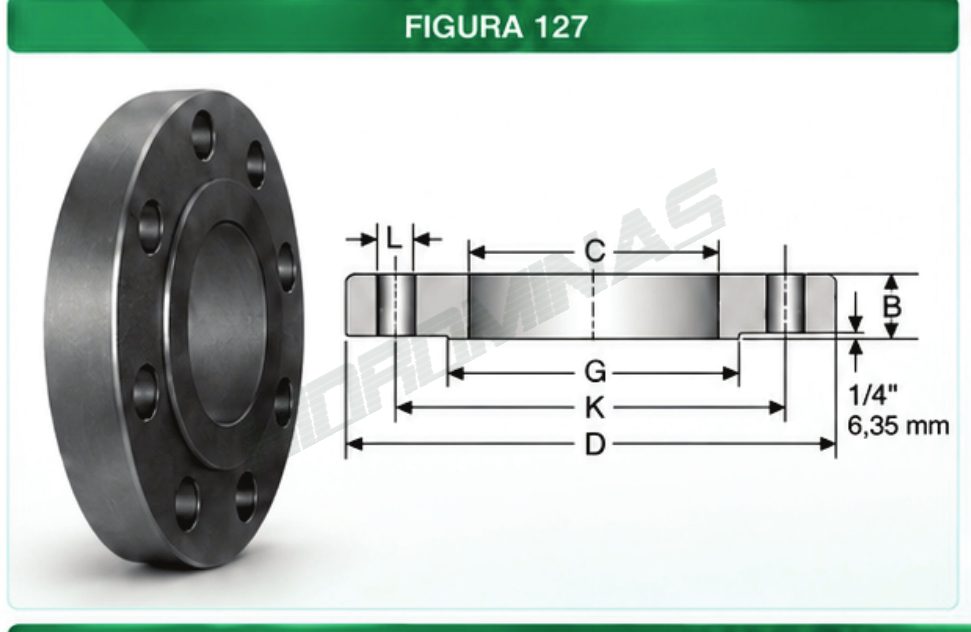

Dimensões (Figura 127)
| DN (pol.) | Nº de Furos | B (mm) | C (mm) | D (mm) | G (mm) | K (mm) | L (mm) | Peso Aprox. (kg) (1) |
|---|---|---|---|---|---|---|---|---|
| 1/2″ | 4 | 22,2 | 22,3 | 121,0 | 34,9 | 82,5 | 22,2 | 1,8 |
| 3/4″ | 4 | 25,4 | 27,7 | 130,0 | 42,9 | 88,9 | 22,2 | 2,3 |
| 1″ | 4 | 28,6 | 35,0 | 149,0 | 50,8 | 101,6 | 25,4 | 3,6 |
| 1.1/4″ | 4 | 28,6 | 43,7 | 159,0 | 63,5 | 111,1 | 25,4 | 4,1 |
| 1.1/2″ | 4 | 31,8 | 50,3 | 178,0 | 73,0 | 123,8 | 28,6 | 5,4 |
| 2″ | 8 | 38,1 | 62,0 | 216,0 | 92,1 | 165,1 | 25,4 | 11,3 |
| 2.1/2″ | 8 | 41,3 | 74,7 | 244,0 | 104,8 | 190,0 | 28,6 | 16,3 |
| 3″ | 8 | 38,1 | 90,7 | 241,0 | 127,0 | 190,0 | 25,4 | 11,8 |
| 3.1/2″ | 8 | 44,4 | 103,0 | 292,0 | 140,0 | 235,0 | 25,4 | 24,0 |
| 4″ | 8 | 38,1 | 116,0 | 273,0 | 157,0 | 216,0 | 25,4 | 16,8 |
| 5″ | 8 | 50,8 | 144,0 | 330,0 | 186,0 | 279,0 | 34,9 | 37,6 |
| 6″ | 12 | 55,6 | 171,0 | 381,0 | 216,0 | 318,0 | 31,8 | 49,9 |
| 8″ | 12 | 63,5 | 221,0 | 470,0 | 270,0 | 394,0 | 38,1 | 77,1 |
| 10″ | 16 | 69,8 | 276,0 | 546,0 | 324,0 | 470,0 | 38,1 | 111,0 |
| 12″ | 20 | 79,4 | 327,0 | 610,0 | 381,0 | 533,0 | 38,1 | 147,0 |
| 14″ | 20 | 85,7 | 359,0 | 641,0 | 413,0 | 559,0 | 41,3 | 181,0 |
| 16″ | 20 | 88,9 | 410,0 | 705,0 | 470,0 | 616,0 | 44,4 | 193,0 |
| 18″ | 20 | 102,0 | 462,0 | 787,0 | 533,0 | 686,0 | 50,8 | 272,0 |
| 20″ | 20 | 108,0 | 513,0 | 857,0 | 584,0 | 749,0 | 54,0 | 331,0 |
| 24″ | 20 | 140,0 | 616,0 | 1041,0 | 692,0 | 902,0 | 66,7 | 635,0 |
| 26″ | 28 | 139,7 | 666,75 | 1085,8 | 742,9 | 952,5 | 73,0 | 692,0 |
| 28″ | 28 | 142,9 | 717,55 | 1168,4 | 793,7 | 1022,3 | 79,4 | 817,0 |
| 30″ | 28 | 149,2 | 768,35 | 1231,9 | 857,2 | 1085,8 | 79,4 | 942,0 |
| 32″ | 28 | 158,7 | 819,15 | 1314,4 | 908,0 | 1155,7 | 85,7 | 1135,0 |
| 34″ | 28 | 165,1 | 869,95 | 1397,0 | 958,8 | 1225,5 | 92,1 | 1339,0 |
| 36″ | 28 | 171,4 | 920,75 | 1460,5 | 1022,3 | 1289,0 | 92,1 | 1521,0 |
Notas:
1. O peso aproximado é para flange em Aço Carbono ASTM A 105.
2. Para os diâmetros de 26″ a 36″ as dimensões são baseadas na Norma MSS SP 44.
3. O ressalto da face de 6,35mm não está incluso na espessura (B) do flange.
4. Verificar Tabela de Tolerâncias para Flanges ANSI;
5. Verificar Tabela de Teste de Pressão Hidrostática;
6. Verificar Tabela de Pressão e Temperatura de Serviço;
7. Verificar Tabela de Dimensões dos Prisioneiros;
8. Verificar Procedimento para Aperto dos Parafusos.
